DTAS在电机转轴与端盖端面垂直度计算的应用
发布时间:2022-04-20

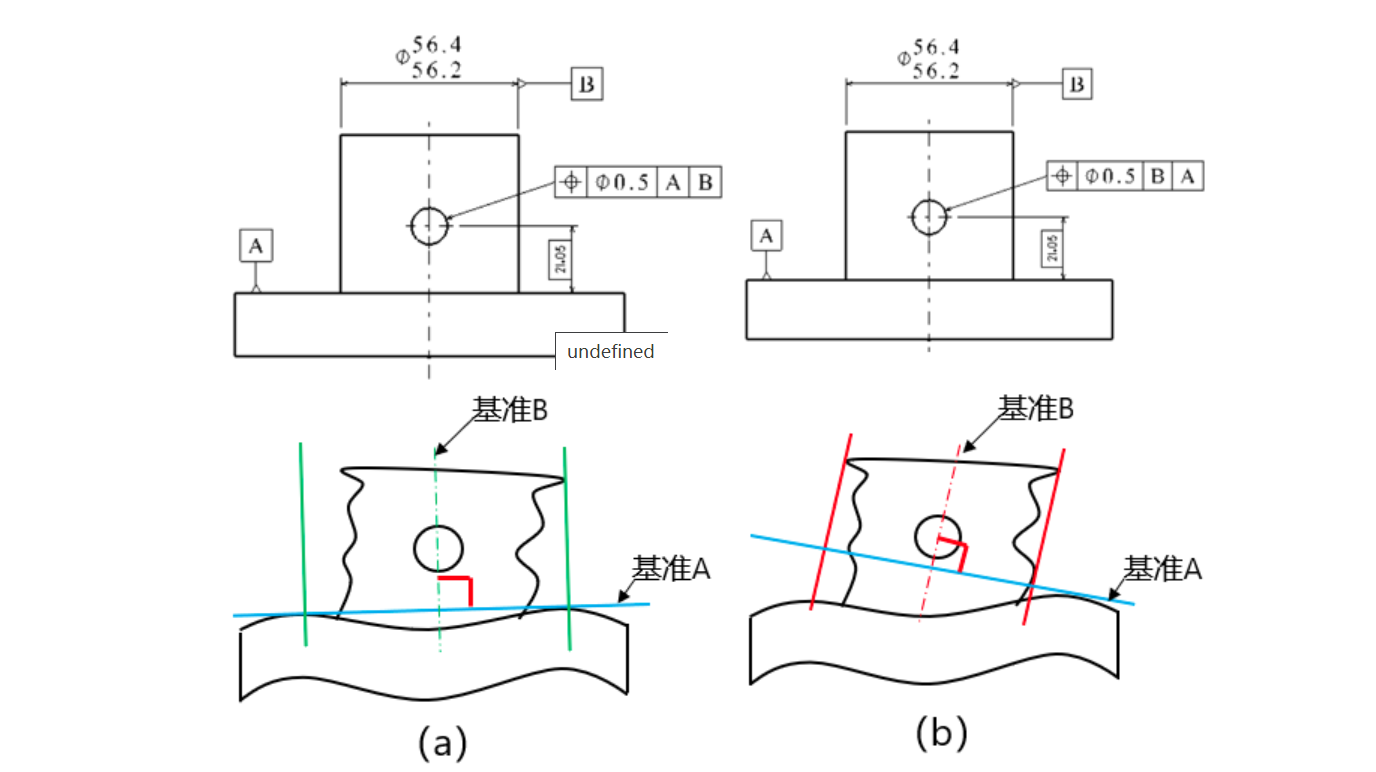

基准是被用来确定被测要素方向或位置关系的公称理想要素。若被测要素的基准不同,被测要素的方向或位置关系也会发生变化,具体如下图实例所示:


DTAS在电机转轴与端盖端面垂直度计算的应用(图1)


一,问题分析

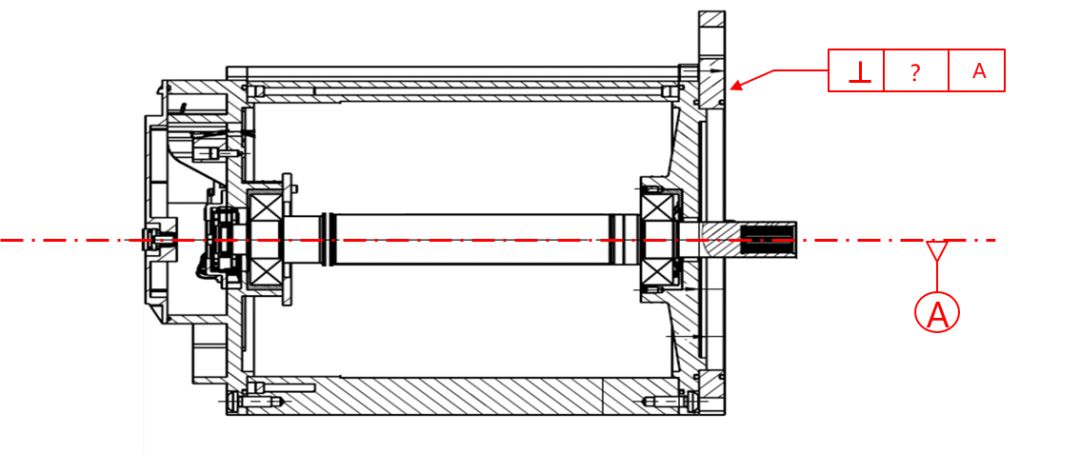

电机与其他部件连接时,为了保证电机与连接部件之间的相对位置关系,要求前端盖端面与转轴的垂直度保持在一定的范围内。图纸中前端盖端面有一个以轴承室轴线为基准的垂直度,在计算前端盖端面与转轴的垂直度时,需进行一个基准变换 。


DTAS在电机转轴与端盖端面垂直度计算的应用(图2)


思路:

转轴轴向作为新基准

1、首先需要计算新基准的公差带,即计算转轴相对水平方向的偏转角度。

2、公差带必须垂直于基准,计算端盖端面相对于转轴垂直度。


二,转轴偏转角度尺寸链


公差累积过程:


DTAS在电机转轴与端盖端面垂直度计算的应用(图3)


DTAS在电机转轴与端盖端面垂直度计算的应用(图4)


尺寸链输入


DTAS在电机转轴与端盖端面垂直度计算的应用(图5)

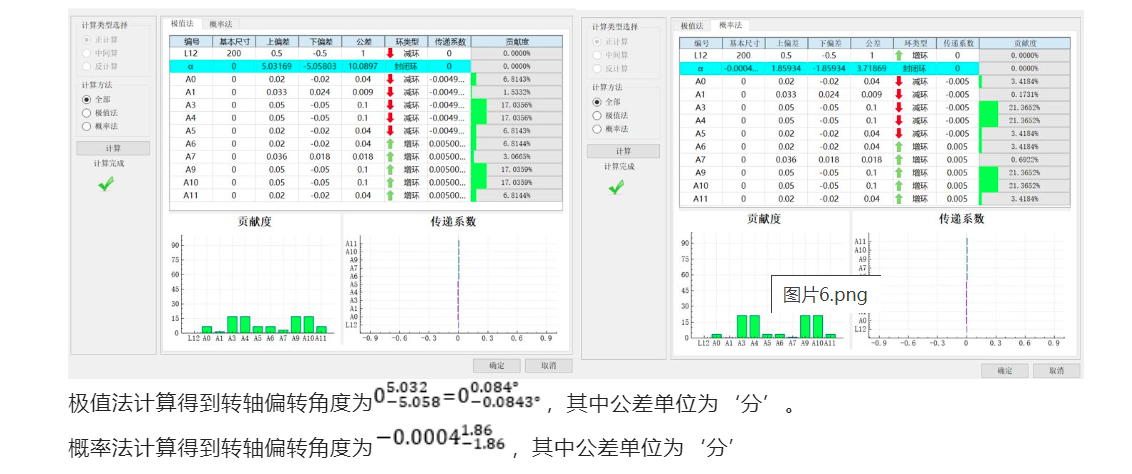

三,转轴偏转角度尺寸链计算


极值法,概率法


DTAS在电机转轴与端盖端面垂直度计算的应用(图6)

四,端盖相对转轴垂直度计算

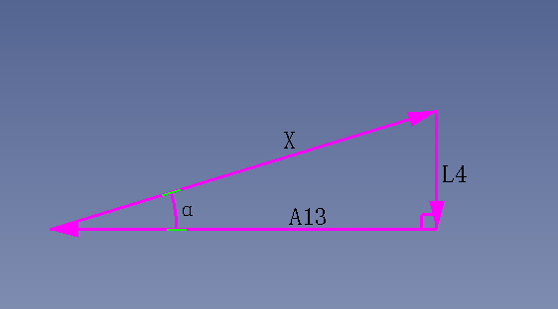

端盖相对转轴垂直度尺寸链


DTAS在电机转轴与端盖端面垂直度计算的应用(图7)

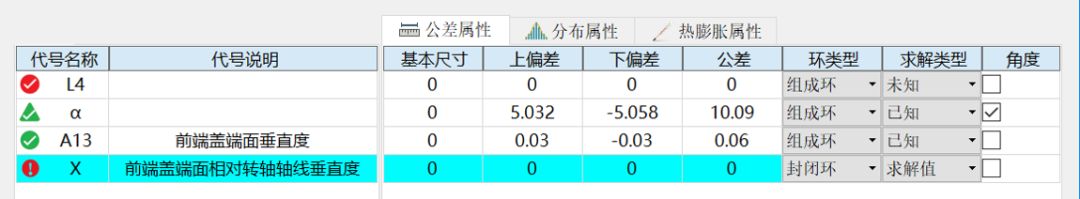

尺寸链输入


DTAS在电机转轴与端盖端面垂直度计算的应用(图8)

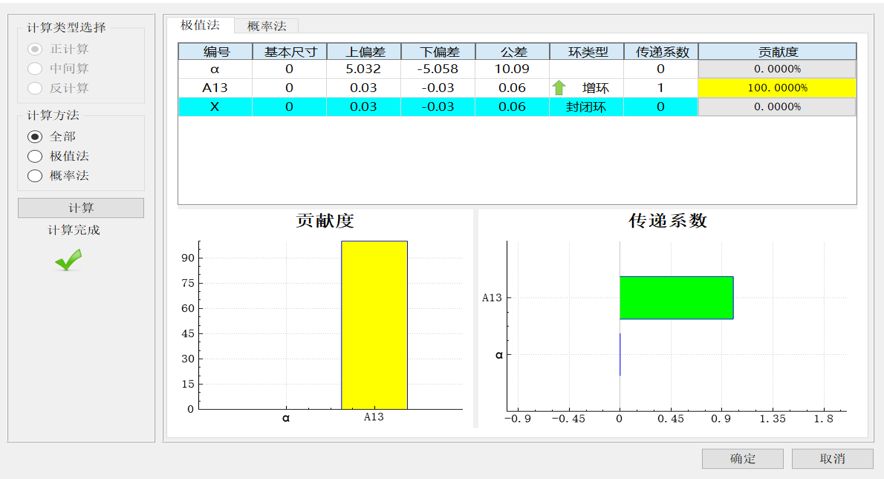

五,端盖相对转轴垂直度尺寸链计算


极值法


DTAS在电机转轴与端盖端面垂直度计算的应用(图9)


极值法计算得到端盖端面相对转轴垂直度为0.06。


结论


由以上计算结果可知,前端盖端面以轴承室轴线为基准的垂直度贡献度为100%,说明前端盖端面以轴承室轴线为基准的垂直度对以转轴为基准的垂直度大小起决定性作用。因此设计需要控制好前端盖端面以轴承室轴线为基准的垂直度。
