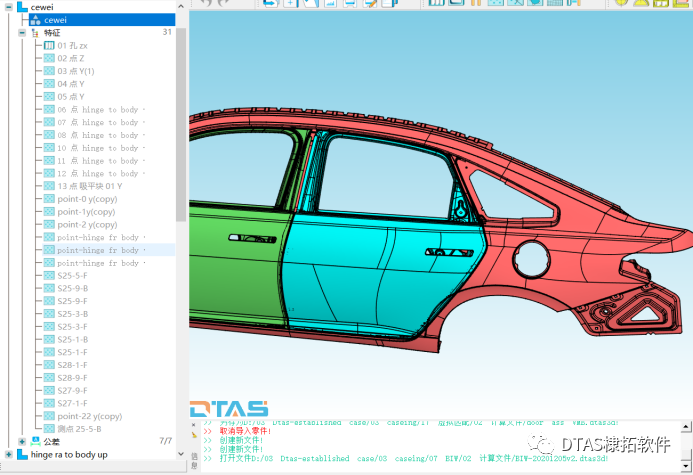

在公差仿真过程中点特征是公差仿真建模时应用最多的特征类型，如下图所示，­工程师需要创建大量的装配点、测量点等特征，如果全部用鼠标拾取或手动输入坐标创建会花费大量的时间。很多公司前期在三维CAD软件中已经设计过测量点和定位基准点，如果在公差仿真软件中再创建一次，会给尺寸工程师带来重复性的工作。为解决这些问题，DTAS 3D开发了点特征的导入与导出功能，主要功能为特征点批量导入/导出，并且在导入的时候可以根据几何自动计算点的矢量方向i,j,k等，大大提高建模效率。

特征点导入步骤：

1、将在CAD软件中的点特征数据输出为“*.csv”文件，或手动编写csv文件。

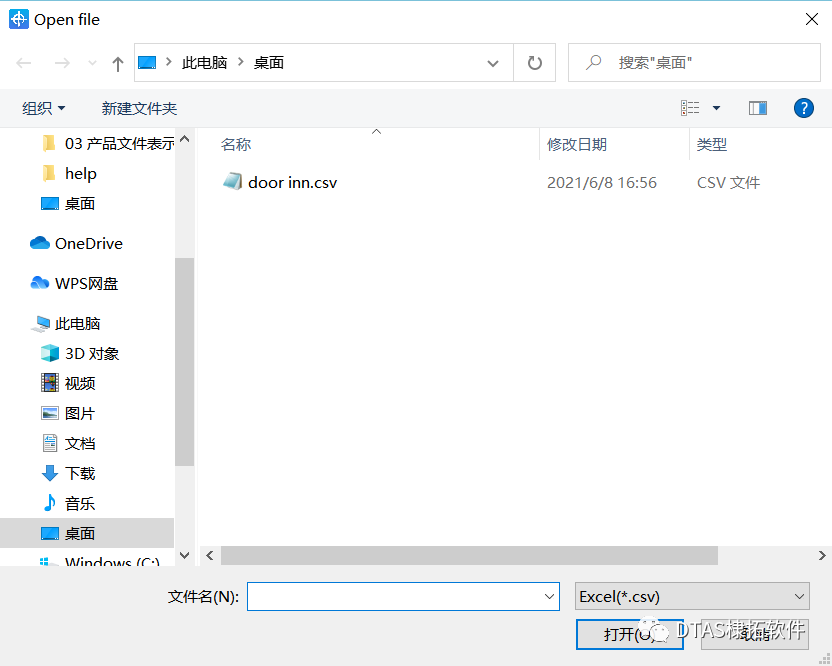

2、在目录树中选择要导入点的part，再点击特征点导入命令，弹出地址选择对话框，选择需要导入的文件，并点击“打开”。

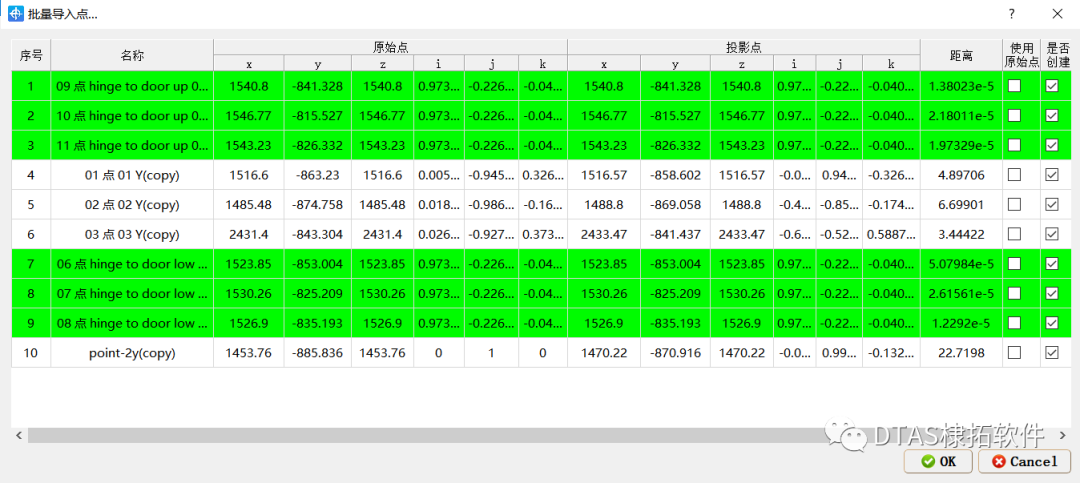

3、点击打开按钮后，会弹出导入点数据列表。在列表中会显示导入的原始点的坐标，及投影到几何体上的投影点坐标。在几何体上点显示为绿色，不在几何体上的点为白色。同时需要选择（在最后两列的勾选框中勾选）是否将不在几何体上点的投影到几何体上。

注：特征点导入的格式及规则：

特征点导入：特征点导入命令提供了导入外部坐标点功能，能够识别“*.csv”文件。

点特征文件要求如下：

1）特征点文件包括特征名称、坐标（3列）、矢量方向（3列）共7列，默认前4列为特征名称和坐标方向，少于4列不能识别，紧随其后的3列识别为矢量方向。

2）特征点名称缺失时按系统默认命名规则自动命名。

3）X、Y、Z坐标列出现缺失或非数字字符时，该点舍弃。

4）I、j、k矢量方向列出现缺失或非数字字符时，DTAS会自动判断点的矢量方向。

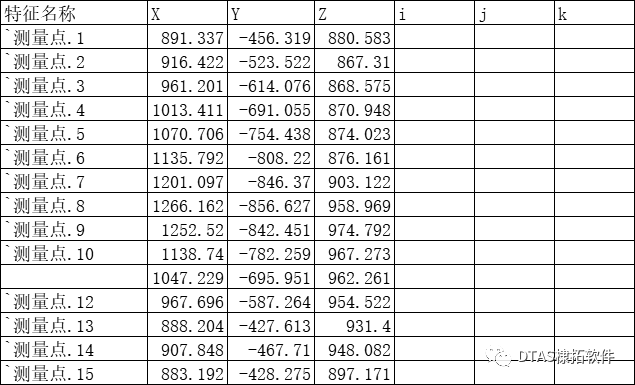

特征点导入文件格式

特征点导出步骤：

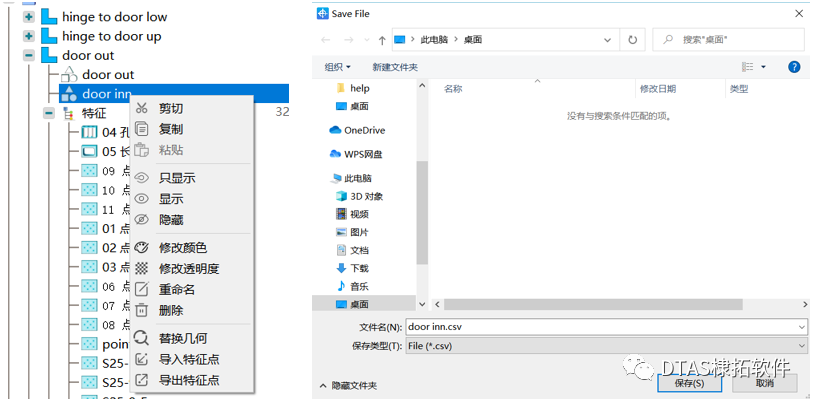

1、鼠标右键点击要导出点的piece，在下拉菜单中选择导出特征点。弹出保存文件界面，选择存放地址，保存文件。

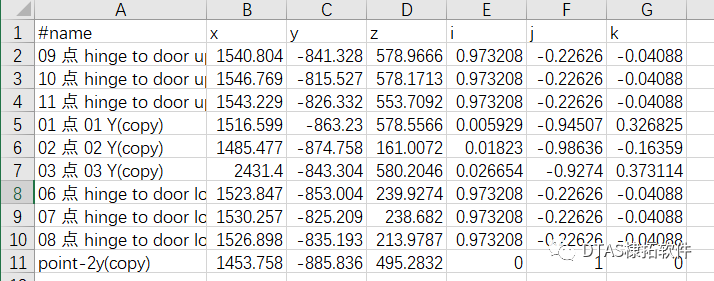

2、使用Excel打开刚才保存的文件如下。导出的点文件还可以用于测量计划的编辑或其它公差仿真模型的建立等。
