DTAS 3D几何数据导入
发布时间:2022-03-28

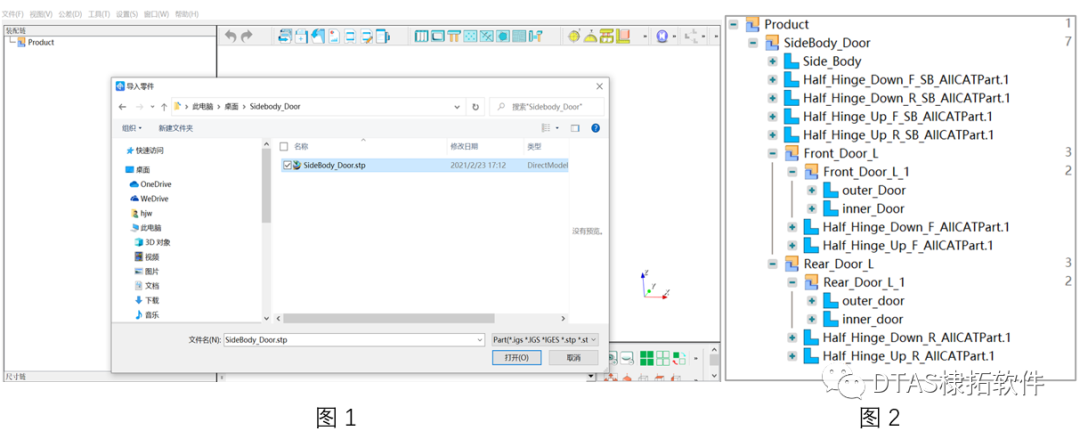

导入Stp文件。stp文件中除了包含几何信息外还包含各零件的总成关系。DTAS可以解读总成层级关系。如果公差仿真需要导入一个总成,可以采用此种方法导入。如图1、图2所示。


DTAS 3D几何数据导入(图1)

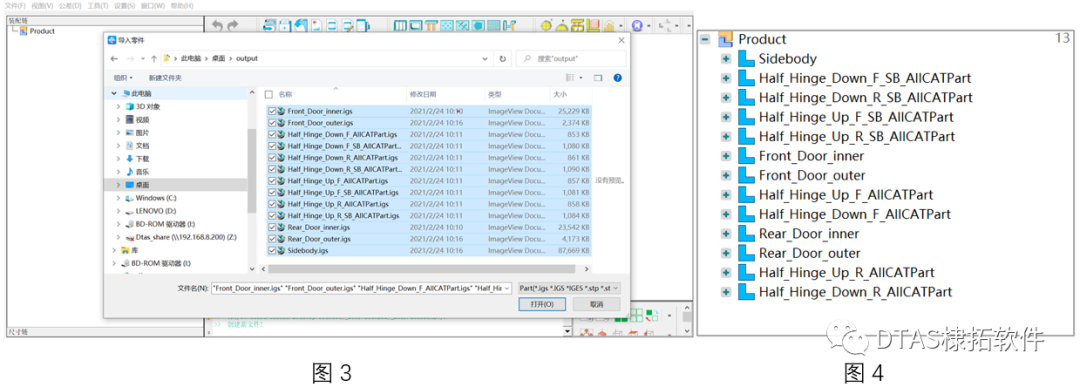

支持单个或批量导入,支持指定导入的位置。批量导入的多个igs或step文件均以part的形式从属于同一product,如图3、图4所示。


DTAS 3D几何数据导入(图2)

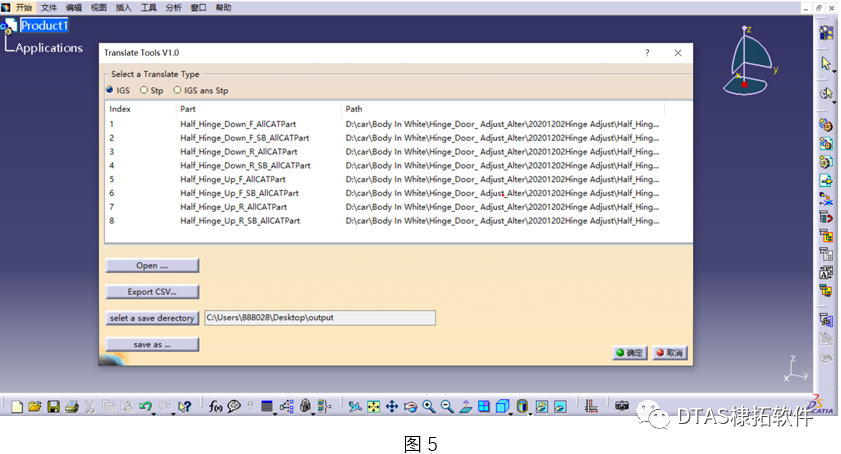

为了快速批量将其它CAD数据转换为igs或Step文件,可以借助TranslateTool进行批量转换,可以大大提高效率,如图5所示。


DTAS 3D几何数据导入(图3)



数据加密。很多公司出于保密从CATIA其它软件导出的igs或step文件为加密文件,如果DTAS直接读取会有相应的报错提示。可以联系相关IT部门将dtas加入加密名单,这样就可以正确读取igs或step文件。关于直接读取CATIA、UG等数据。此相关技术已经很成熟,只需相关的接口就可以。
